SYSTEMES DE REMPLISSAGE FSM-FSO
FSM / SYSTEME DE REMPLISSAGE MODULAIRE :
Ce système de remplissage modulaire a été développé pour le remplissage sous vide de flacons, carpules et seringues pré-stérilisés rangés en nest. La remplisseuse FSM de COLANAR convient aux essais cliniques et aux petites séries où les exigences de souplesse, de haute précision, et de temps réduits pour le changement de formats sont prépondérantes.
| Cadence | Jusqu’à 20 doses/min |
| Volumes | Seringues de 0.5 à 20 ml Flacons en nest de 2 à 20ml Cartouches en nest de 1.5 à 3ml |
| Poids | Environ 100 kg |
| Matériaux | Acier Inoxydable et plastique |
| Dimensions | 1340 x 550 x 800 mm |

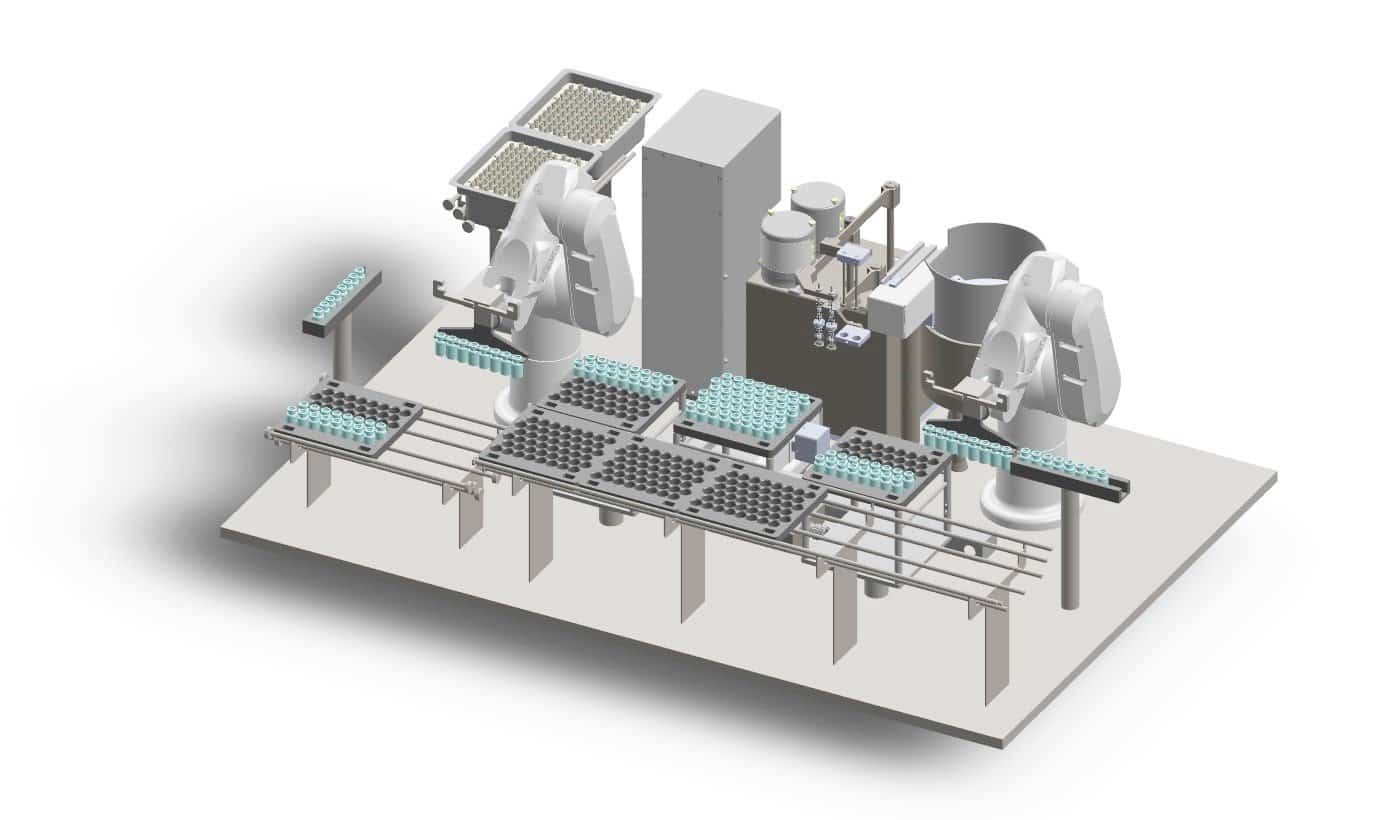

FSO / SYSTEME DE REMPLISSAGE ROBOTISE :
Le système de remplissage robotisé FSO de COLANAR a été prévu pour des remplissages de petites séries sous isolateur. Il dispose d’une pompe péristaltique FSP, d’un robot à six axes Staubli TX 40 Stericlean, d’un module de tri des bouchons et d’un support pour le stockage de seringues rangées en nest.
Les éléments électriques de commande sont logés dans un coffret séparé.
L’ensemble de la machine est contrôlé par le module de commande Staubli SP1 du robot.
Fonctionnement :
Un opérateur charge les nests sur le support à l’intérieur de l’isolateur. Le robot vient ensuite ramasser un des nests depuis le support et transporte les seringues (carpules, flacons…) sous le module de remplissage bouchage. Chaque seringue (carpules, flacons…) est ensuite remplie et bouchée à tour de rôle. Par la suite, le robot ramène le nest plein vers le support et en ramasse un autre.
| Cadence | Jusqu’à 20 doses/min. Vitesse réglable |
| Volumes | 50 μl à 100 ml |
| Poids | Environ 100 kg |
| Matériaux | Acier Inoxydable et plastique |
| Dimensions | 12500 mm x 350 mm x 600 mm |
| Alimentation | 120V AC, 60Hz ou 230V AC, 50Hz |
Pompes FSR-FSP
POMPES A PISTON ROTATIF FSR :
Les pompes à piston rotatif, en combinaison avec le système d’entraînement FSR offrent une très grande précision de remplissage. Ces pompes à piston rotatif en deux parties sont fabriquées en acier inoxydable 316L. Nettoyage facile et stérilisation garantie. Le système de remplissage FSR est commandé par un automate et entraîné par des servomoteurs de haute précision. L’interface de l’écran tactile est intuitive et guide l’utilisateur à travers la configuration et l’utilisation en toute simplicité.
| Cadence | Jusqu’à 60 doses / min |
| Volume | 50 μl à 100 ml |
| Matériau | Acier Inoxydable 316L |
| Tailles | FSD 10 Jusqu’à 1.5 ml FSD 20 Jusqu’à 10 ml FSD 30 Jusqu’à 50 ml FSD 40 Jusqu’à 100 ml |
POMPES PERISTALTIQUES FSP :
Les pompes péristaltiques FSP ont été développées spécialement pour des applications de remplissage liquide dans le domaine pharmaceutique et les biotechnologies.
Trés grande précision du remplissage, durée de vie des flexibles augmentée, système de lavage extérieur. Le corps de pompe est facilement démontable ce qui facilite le nettoyage et la stérilisation. Tous les automates et commandes moteurs sont placés dans un coffret inoxydable.
| Cadence | Jusqu’à 60 doses / min |
| Volume | 50 μl à 100 ml |
| Matériaux | Acier Inoxydable 316L, polyétheréthercétone (PEEK) |
| Tailles | : ø 112 x 120 mm (Chaque corps de pompe) |
HSM
Boucheuse Sertisseuse CMC
CMC :
COLANAR a conçu cette boucheuse sertisseuse compacte pour sertir de petites séries de capsules en aluminium sur flacons pharmaceutiques. CMC est compatible avec toutes les formes de capsules en aluminium.
Toutes les surfaces exposées de la machine sont en acier inoxydable.
Ce système est adapté pour les applications autonomes en laboratoires ainsi qu’en intégration sur des lignes de remplissage de flacons et bouteilles. Un opérateur place manuellement la capsule en aluminium sur le flacon puis active une commande bi-manuelle qui soulève le flacon vers le piston. Le piston fait tourner le flacon tandis que le disque de sertissage pivote et exerce une pression sur le capuchon de sertissage. Le disque replie alors doucement le bouchon en aluminium autour du col du flacon pour fixer le bouchon de sertissage au récipient, assurant étanchéité et sécurité.
| Cadence | Jusqu’à 20 doses/min |
| Tailles des flacons | Jusqu’à Ø55 x H150mm |
| Poids | Environ 30 kg |
| Matériaux | Acier Inoxydable et plastique |
| Alimentation | 120V, 60HZ ou 230V, 50HZ |
| Pression | 6 bar (88psi) |
COLANAR est spécialisé dans les systèmes de remplissage aseptique de pointe et propose une gamme renommée de pompes, pompes péristaltiques et pompes à piston.
